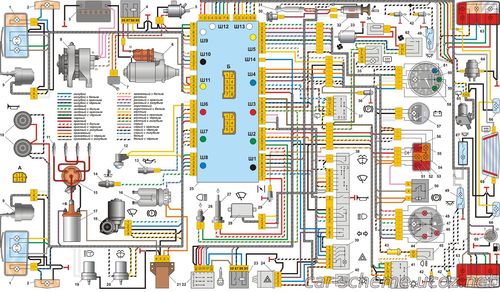

Схема электрооборудования Ваз 2104

1 – блок-фары;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле включения стартера;
5 – электропневмоклапан экономайзера принудительного холостого хода карбюратора;
6 – стартер;
7 – микропереключатель карбюратора;
8 – генератор 37.3701;
9 – очистители фар;
10 – звуковые сигналы;
11 – свечи зажигания;
12 – подкапотная лампа;
13 – датчик контрольной лампы давления масла;
14 – датчик указателя температуры охлаждающей жидкости;
15 – распределитель зажигания;
16 – датчик уровня тормозной жидкости;
17 – катушка зажигания;
18 – очиститель ветрового стекла;
19 – электродвигатель омывателя фар;
20 – электродвигатель омывателя ветрового стекла;
21 – блок управления электропневмоклапаном экономайзера принудительного холостого хода карбюратора;
22 – выключатель зажигания;
23 – реле зажигания;
24 – реле-прерыватель указателей поворота и аварийной сигнализации;
25 – монтажный блок;
26 – выключатель света заднего хода;
27 – выключатель стоп-сигнала;
28 – реле очистителя ветрового стекла;
29 – выключатель контрольной лампы воздушной заслонки карбюратора;
30 – штепсельная розетка для переносной лампы;
31 – лампа освещения вещевого ящика;
32 – прикуриватель;
33 – электродвигатель вентилятора отопителя;
34 – дополнительный резистор электродвигателя отопителя;
35 – выключатель обогрева заднего стекла;
36 – выключатель контрольной лампы стояночного тормоза;
37 – выключатель очистителя и омывателя заднего стекла;
38 – трехрычажный переключатель; 39 – выключатель аварийной сигнализации;
40 – выключатель освещения приборов;
41 – выключатель наружного освещения;
42 – выключатели плафонов, расположенные в стойках дверей;
43 – предохранитель цепи противотуманного света;
44 – контрольная лампа давления масла;
45 – выключатель заднего противотуманного света;
46 – контрольная лампа резерва топлива;
47 – комбинация приборов;
48 – контрольная лампа зарядки аккумуляторной батареи;
49 – плафоны освещения салона;
50 – реле-прерыватель контрольной лампы стояночного тормоза;
51 – контрольная лампа стояночного тормоза;
52 – контрольная лампа воздушной заслонки карбюратора;
53 – блок контрольных ламп;
54 – контрольная лампа заднего противотуманного света;
55 – контрольная лампа обогрева заднего стекла;
56 – контрольная лампа уровня тормозной жидкости;
57 – вольтметр;
58 – контрольная лампа габаритного света;
59 – контрольная лампа указателей поворота;
60 – спидометр;
61 – контрольная лампа дальнего света фар;
62 – переключатель вентилятора отопителя;
63 – задние фонари;
64 – электродвигатель омывателя заднего стекла;
65 – очиститель заднего стекла;
66 – фонари освещения номерного знака;
67 – плафон освещения задней части салона;
68 – элемент обогрева заднего стекла;
69 – датчик указателя уровня топлива;
А – порядок условной нумерации штекеров в колодках очистителей 9 фар, реле 28 и очистителя 18 ветрового стекла, очистителя 65 заднего стекла и блока 21 управления электромагнитным клапаном карбюратора;
Б – порядок условной нумерации штекеров в колодках

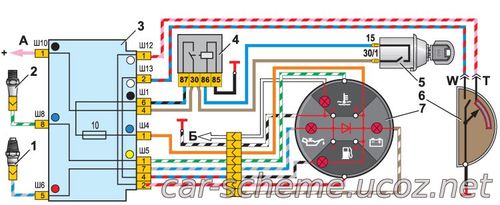

Схема комбинации приборов Ваз 2104

1 – датчик контрольной лампы давления масла;
2 – датчик указателя температуры охлаждающей жидкости;
3 – монтажный блок;
4 – реле зажигания; 5 – выключатель зажигания;
6 – датчик указателя уровня топлива;
7 – комбинация приборов;
А – к выводу "30” генератора;
Б – к выключателю освещения приборов
