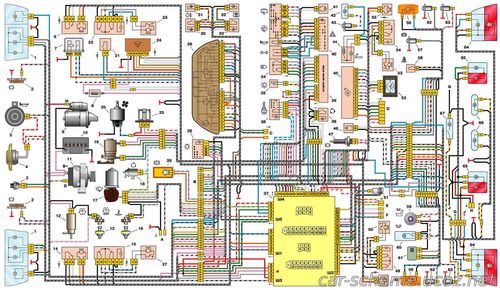

Схема электрооборудования Ваз 2110

1 - блок-фара

2 - датчики износа колодок передних тормозов

3 - выключатель света заднего хода

4 - электродвигатель вентилятора системы охлаждения двигателя
5 - звуковой сигнал
6 - моторедуктор блокировки замка правой передней двери
7 - реле включения электростеклоподъемников
8 - предохранитель на 8 А
9 - стартер
10 - аккумуляторная батарея
11 - генератор 45 - блок индикации бортовой системы контроля
12 - электродвигатель омывателя ветрового стекла
13 - датчик уровня омывающей жидкости
14 - моторедуктор блокировки замка левой передней двери
15 - переключатель электростеклоподъемника левой передней двери
16 - датчик уровня охлаждающей жидкости
17 - моторедуктор очистителя ветрового стекла
18 - клапан рециркуляции
19 - микромоторедуктор привода заслонки отопителя
20 - электродвигатель отопителя
21 - выключатель замка багажника
22 - переключатель электростеклоподъемника правой передней двери
23 - моторедуктор электростеклоподъемника правой передней двери
24 - блок управления системы блокировки замков дверей
25 - дополнительный резистор электродвигателя отопителя
26 - датчик уровня тормозной жидкости
27 - моторедуктор электростеклоподъемника левой передней двери
28 - переключатель наружного освещения
29 - комбинация приборов
30 - выключатель заднего противотуманного света
31 - контрольная лампа противотуманного света
32 - контрольная лампа обогрева заднего стекла
33 - выключатель обогрева заднего стекла
34 - подрулевой переключатель

35 - выключатель освещения приборов

36 - выключатель зажигания

37 - монтажный блок

38 - выключатель клапана рециркуляции

39 - контроллер отопителя

40 - выключатель аварийной сигнализации

41 - лампа освещения рычагов управления отопителем

42 - лампа освещения вещевого ящика

43 - выключатель лампы освещения вещевого ящика

44 - прикуриватель

46 - лампа освещения пепельницы

47 - выключатель сигнала торможения

48 - моторедуктор блокировки замка левой задней двери

49 - переключатель электростеклоподъемника левой задней двери

50 - моторедуктор электростеклоподъемника левой задней двери

51 - розетка для переносной лампы

52 - часы

53 - моторедуктор электростеклоподъемника правой задней двери

54 - переключатель электростеклоподъемника правой задней двери

55 - моторедуктор блокировки замка правой задней двери

56 - боковой указатель поворота

57 - выключатель контрольной лампы стояночного тормоза

58 - датчик ремня безопасности водителя

59 - плафон направленного света

60 - плафон освещения салона

61 - датчик температуры воздуха в салоне

62 - выключатель в стойке передней двери

63 - выключатель в стойке задней двери

64 - наружный задний фонарь

65 - внутренний задний фонарь

​66 - фонари освещения номерного знака

67 - фонарь освещения багажника
