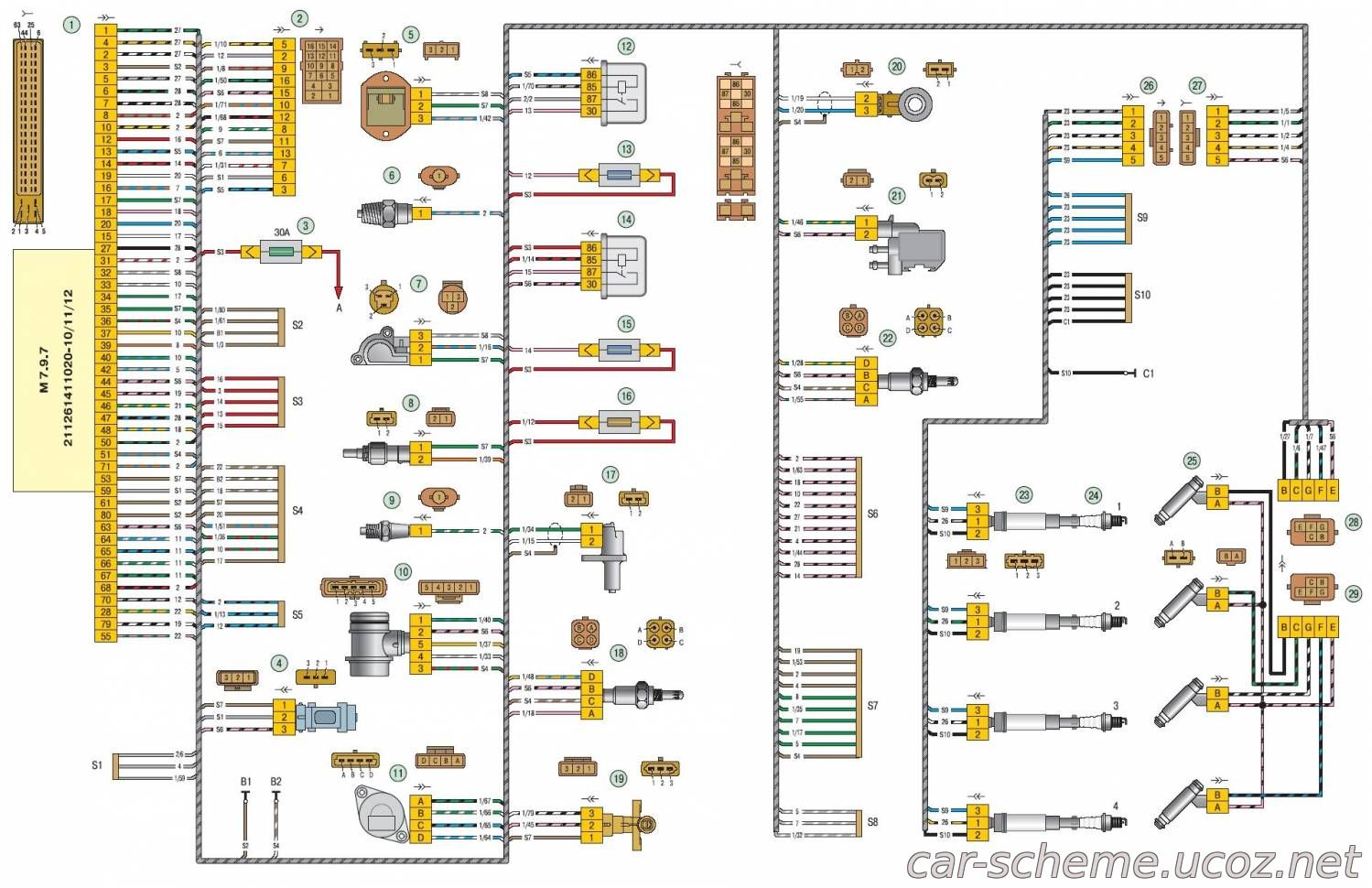

Электросхема  жгута системы управления двигателем (М7.9.7)

1 - ЭБУ;

2 - колодка жгута ЭСУД к жгуту панели приборов;

3 - основной блок предохранителей;

4 - датчик скорости;

5 - датчик неровной дороги;

6 - датчик сигнальной лампы аварийного падения давления масла;

7 - датчик положения дроссельной заслонки;

8 - датчик температуры охлаждающей жидкости;

9 - датчик указателя температуры охлаждающей жидкости;

10 - датчик массового расхода воздуха;

11 - регулятор холостого хода;

12 - реле электробензонасоса;

13 - предохранитель цепи питания электробензонасоса (15 A);

14 - реле зажигания;

15 - предохранитель реле зажигания (15 A);

16 - предохранитель цепи питания ЭБУ (7,5 A);

17 - датчик положения коленчатого вала;

18 - управляющий датчик концентрации кислорода;

19 - датчик фаз;

20 - датчик детонации;

21 - электромагнитный клапан продувки адсорбера;

22 - диагностический датчик концентрации кислорода;

23 - катушки зажигания;

24 - свечи зажигания;

25 - форсунки;

26 - колодка жгута проводов катушек зажигания к жгуту ЭСУД;

27 - колодка жгута ЭСУД к жгуту проводов катушек зажигания;

28 - колодка жгута ЭСУД к жгуту форсунок;

29 - колодка жгута форсунок к жгуту ЭСУД;

А - к клемме <плюс> аккумуляторной батареи;

В1, В2 - точки заземления жгута системы зажигания;

C1 - точка заземления жгута проводов катушек зажигания

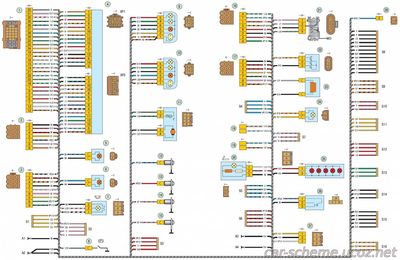

Электросхема переднего жгута проводов

1 - стартер;

2 - аккумуляторная батарея;

3 - генератор;

4 - колодки жгута аккумуляторной батареи, стартера и жгута переднего;

5, 6, 7 - колодки жгута переднего к жгуту панели приборов;

8 - выключатель подкапотной лампы;

9 - левая фара;

10 - правая фара;

11 - датчик уровня тормозной жидкости;

12 - датчик температуры воздуха;

13 - электродвигатель омывателей;

14 - выключатель лампы света заднего хода;

15 - электровентилятор двигателя;

16 - моторедуктор заслонки отопителя;

17 - добавочный резистор;

18 - электродвигатель стеклоочистителя;

19 - основной блок предохранителей;

20 - электродвигатель отопителя;

21- тревожный сигнал;

22 - звуковой сигнал;

А1, А2, В1, В2 - точки заземления жгута переднего

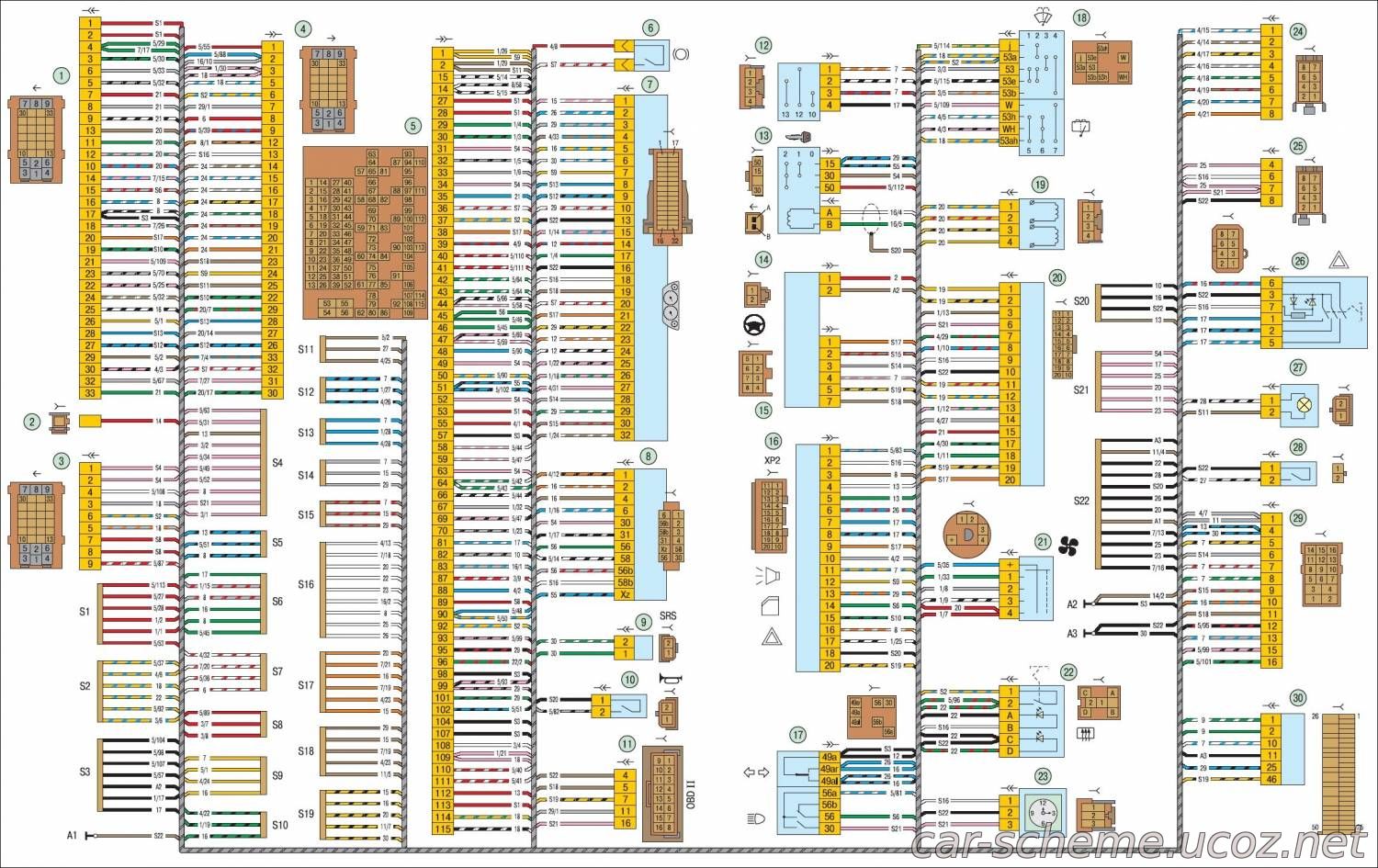

Электросхема жгута панели приборов

1, 2, 3 - колодки жгута панели приборов к жгуту переднему;

4 - колодка жгута панели приборов к жгуту заднему;

5 - контакты колодки монтажного блока;

6 - выключатель стоп-сигнала;

7 - комбинация приборов;

8 - модуль управления светотехникой;

9 - модуль подушки безопасности водителя;

10 - выключатель звукового сигнала;

11 - колодка диагностики;

12 - переключатель режимов бортового компьютера;

13 - выключатель (замок) зажигания;

14, 15 - колодки к блоку управления электроусилителем;

16 - контроллер электропакета;

17 - переключатель световой сигнализации;

18 - переключатель стеклоочистителя и стеклоомывателя;

19 - моторедуктор распределения воздушного потока;

20 - блок управления отопителем;

21 - переключатель электродвигателя отопителя;

22 - выключатель обогрева заднего стекла;

23 - часы;

24, 25 - колодки жгута панели приборов к радиоаппаратуре;

26 - выключатель аварийной сигнализации;

27 - плафон освещения вещевого ящика;

28 - выключатель освещения вещевого ящика;

29 - колодка жгута панели приборов к жгуту электронной системы управления двигателем;

30 - блок управления системой подушек безопасности;

А1, А2, A3 - точки заземления жгута панели приборов;

Б - колодка монтажного блока

Электросхема заднего жгута проводов

1 - колодка жгута проводов заднего к жгуту панели приборов;

2 - колодка жгута проводов заднего к жгуту левой задней двери;

3 - колодка жгута проводов заднего к жгуту правой передней двери;

4 - контроллер электропакета;

5 - боковой указатель поворотов левый;

6 - боковой указатель поворотов правый;

7 - плафон освещения салона;

8 - выключатель контрольной лампы стояночного тормоза;

9 - левый фонарь;

10 - правый фонарь;

11 - датчик температуры воздуха салона;

12, 13, 14, 15 - выключатели плафона освещения салона;

16 - колодка жгута проводов заднего к жгуту левой передней двери;

17 - колодка жгута проводов заднего к жгуту правой задней двери;

18 - колодки жгута заднего к громкоговорителю заднему правому;

19 - колодки жгута заднего к громкоговорителю заднему левому;

20 - прикуриватель;

21 - модуль электробензонасоса;

22 - выключатель освещения багажника;

23 - элемент обогрева заднего стекла;

24 - фонарь освещения багажника;

25 - дополнительный стоп-сигнал;

26 - выключатель привода замка багажника;

27 - колодка жгута проводов заднего к жгуту фонарей освещения номерного знака;

28 - колодка жгута проводов заднего к жгуту правой передней двери;

A1, А2, А3, А4 - точки заземления жгута проводов заднего;

ХР1, ХР3 - разъемы контроллера электропакета

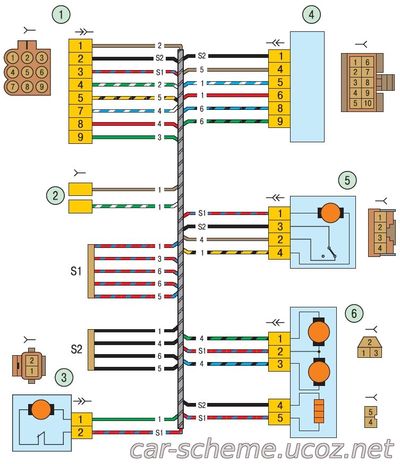

Электросхема жгута проводов передней левой двери

1 - колодка жгута проводов дополнительного заднего левого к жгуту заднему;

2 - колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому;

3 - электродвигатель стеклоподъемника;

4 - модуль двери водителя;

5 - электродвигатель блокировки левой передней двери;

6 - электродвигатель и электронагреватель левого наружного зеркала

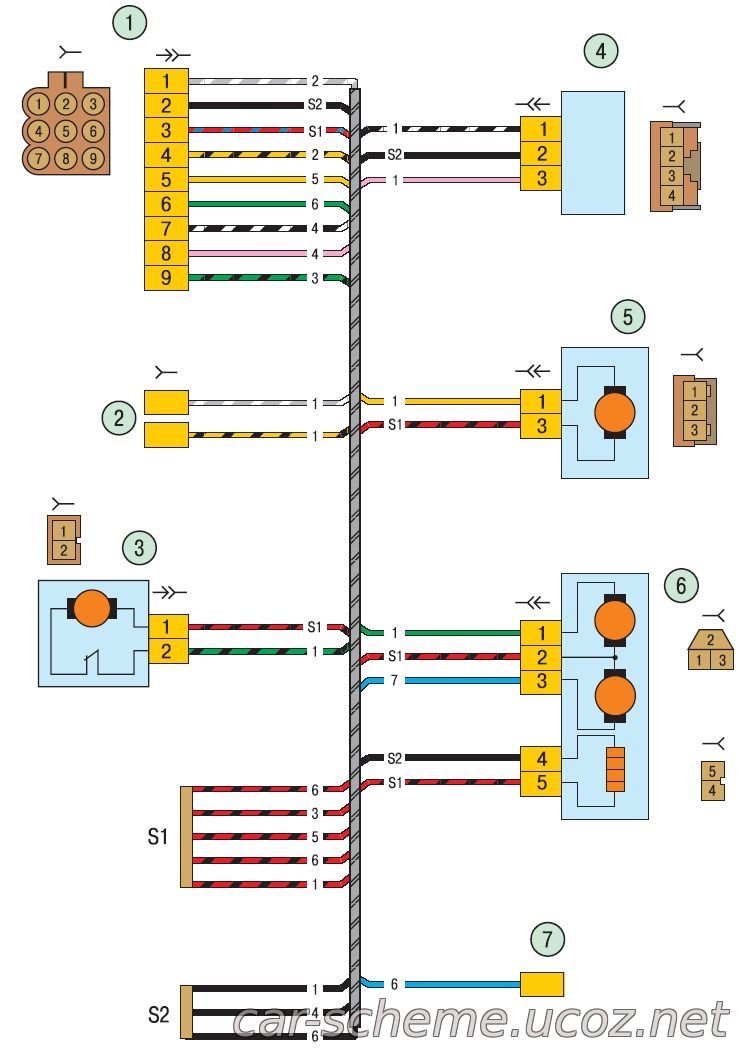

Электросхема жгута проводов передней правой двери

1 - колодка жгута проводов дополнительного заднего правого к жгуту заднему;

2 - колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому;

3 - электродвигатель стеклоподъемника;

4 - переключатель стеклоподъемника;

5 - электродвигатель блокировки правой передней двери;

6 - электродвигатель и электронагреватель правого наружного зеркала;

7 - колодка жгута проводов дополнительного заднего правого к жгуту заднему

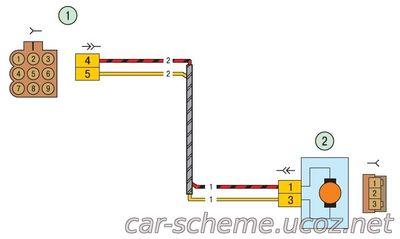

Электросхема жгута проводов задней двери

1 - колодка жгута проводов дополнительного заднего правого к жгуту заднему;

2 - электродвигатель блокировки правой задней двери
