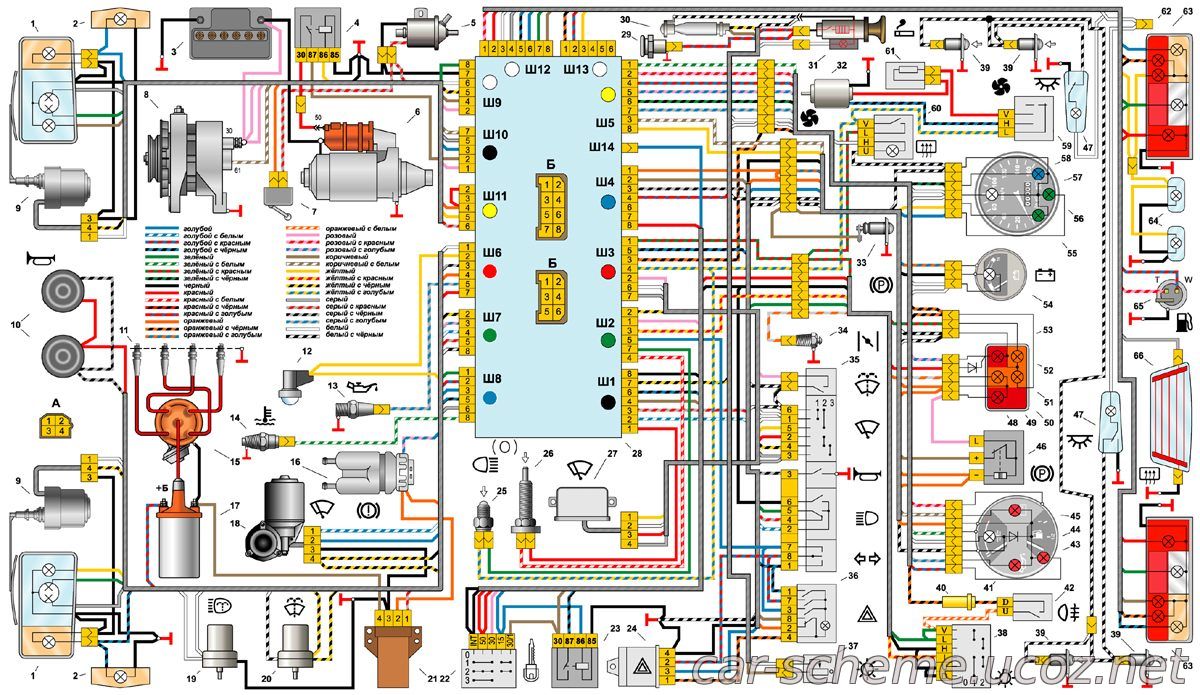

Схема электрооборудования Ваз 2105

1 – блок-фары,
2 – боковые указатели поворота,
3 – аккумуляторная батарея,
4 – реле включения стартера,
5 – электропневмоклапан экономайзера принудительного холостого хода карбюратора,
6 – стартер,
7 – микропереключатель карбюратора,
8 – генератор 37.3701,
9 – очистители фар,
10 – звуковые сигналы,
11 – свечи зажигания,
12 – подкапотная лампа,
13 – датчик контрольной лампы давления масла,
14 – датчик указателя температуры охлаждающей жидкости,
15 – распределитель зажигания,
16 – датчик уровня тормозной жидкости,
17 – катушка зажигания,
18 – очиститель ветрового стекла,
19 – электродвигатель омывателя фар,
20 – электродвигатель омывателя ветрового стекла,
21 - блок управления электропневмоклапаном экономайзера принудительного холостого хода карбюратора,
22 – выключатель зажигания,
23 – реле зажигания,
24 – реле-прерыватель указателей
поворота и аварийной сигнализации,
25 – выключатель света заднего хода,
26 – выключатель стоп-сигнала,
27 – реле очистителя ветрового стекла,
28 – монтажный блок,
29 – штепсельная розетка для переносной лампы,
30 – лампа освещения вещевого ящика,
31 – прикуриватель,
32 – электродвигатель вентилятора отопителя,
33 – выключатель контрольной лампы стояночного тормоза,
34 – выключатель контрольной лампы воздушной заслонки карбюратора,
35 – трехрычажный переключатель,
36 – выключатель аварийной сигнализации,
37 – выключатель освещения приборов,
38 - выключатель наружного освещения, 39 - выключатели плафонов, расположенные в стойках дверей,
40 – предохранитель цепи противотуманного света,
41 – контрольная лампа давления масла,
42 – выключатель заднего противотуманного света,
43 – контрольная лампа резерва топлива,
44 – комбинация приборов,
45 – контрольная лампа зарядки аккумуляторной батареи,
46 – реле-прерыватель контрольной лампы стояночного тормоза,
47 – плафоны освещения салона,
48 – контрольная лампа стояночного тормоза,
49 – контрольная лампа воздушной заслонки карбюратора,
50 – блок контрольных ламп,
51 – контрольная лампа заднего противотуманного света,
52 – контрольная лампа обогрева заднего стекла,
53 – контрольная лампа уровня тормозной жидкости,
54 – вольтметр,
55 – контрольная лампа габаритного света,
56 – контрольная лампа указателей поворота,
57 – спидометр,
58 – контрольная лампа дальнего света фар,
59 – переключатель вентилятора отопителя,
60 – выключатель обогрева заднего стекла,
61 – дополнительный резистор электродвигателя отопителя,
62 – штепсельный разъем для подключения бара,
63 – задние фонари,
64 – фонари освещения номерного знака,
65 – датчик указателя уровня топлива,
66 – элемент обогрева заднего стекла,
А - порядок условной нумерации штекеров в колодках очистителей 9 фар, реле 27 и очистителя 18 ветрового стекла, блока 21 управления электромагнитным клапаном карбюратора,
Б - порядок условной нумерации штекеров в колодках монтажного блока и трехрычажного переключателя.
